Für Bestellung und konkrete Anfragen zur TT Anlage "Frauenwald" kontaktieren Sie uns per E-Mail schuetzejens@hotmail.com , oder während unserer Geschäftszeiten 034321 62669 .

Die Anlage wurde als reine Spielanlage mit konkretem Vorbild konzipiert, um auch Modellbahnfreunden mit wenig Platz die Möglichkeit zu geben ihr Hobby zu leben. Die Gleislage des Endbahnhof wurde nach dem Vorbild des Bahnhof Frauenwald nachempfunden. Alle wichtigen Merkmale wie die Rampe , Holzverladung , Gleislage am Bahnsteig und Lokschuppen entsprechen verkürzt dem Original.
Da die Gleislage vom Bau bis zur Stillegung sich mehrfach gändert hat, haben wir uns für eine DR Variante mit zusätzlichem Entlastungsgleis auf dem ehemaligen Seitenweg entschieden.

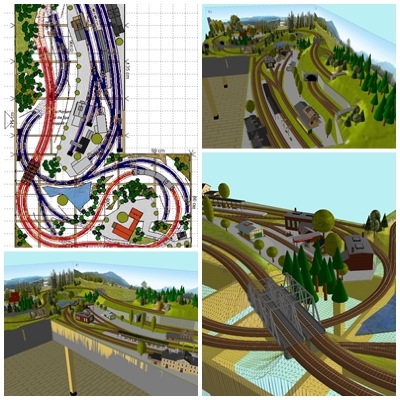

Die Eckdaten: Spurweite TT mit Tillig Modellgleis - Aussenmaße 140x140x40 cm / Sonderform - Gleislänge 20,72 lfm bei 1,63 qm bebauter Fläche - 4 verschiedene Höhenetagen - kleinster Radius 310mm - geringste Durchfahrtshöhe 57mm - steilste Steigung 3,27% - Steigung im Mittel 2,90% - Höhenunterschied von Null zur Endbahnhofebene 200 mm - optimiert für Digitalbetrieb / Steuerrung mit Modellbahnsoftware.

Darstellung Nebenbahnbetrieb mit frei wählbarer Epoche und Bahnverwaltung - Fahrbetrieb mit bis zu 8 Zuggarnituren

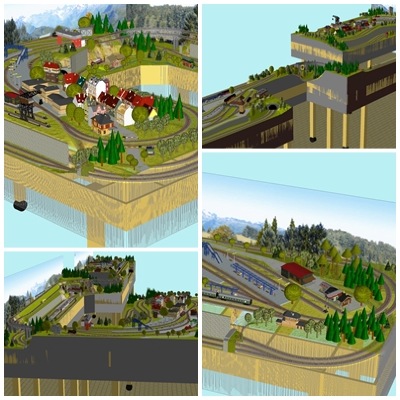

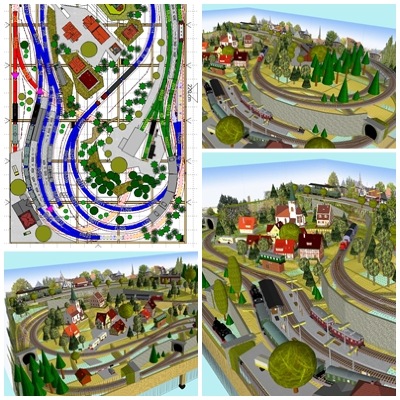

Durch Größe und Gleislage verlegt sich das Anlagenthema von ganz alleine in den Nebenbahnbetrieb im Mittelgebirge. Hier sind dann die Darstellung aller Bahnverwaltungen und Epochen möglich, ganz nach Wunsch des zukünftigen Besitzers. Vom Endbahnhof "Frauenwald" geht es abwärts über die Haltestelle Allzunah, fiktiv zum Bahnhof Rennsteig. Um nicht nur einen reinen Pendelverkehr zu fahren, ist es möglich auf 2 Ebenen einen unabhängigen Kreisverkehr zu realisieren. Dieser ist auf der Nullebene mit einem Zugwechsel möglich. Züge welche nach Frauenwald zurückkehren, durchfahren in der untersten Ebene eine Kehrschleife und fahren somit gewendet wieder ein.

Die Anlage hat alles was der Modelleisenbahner wünscht. Tunnel , Brückenbauwerke , ein durchdachter Gleisplan. Ein reger Begegnungsverkehr rundet somit den Fahrbetrieb ab. Werden die Rangierarbeiten erledigt, so rollt der Bahnbetrieb in den Kreisverkehren weiter. Es ergeben sich somit vielfältige Fahrmöglichkeiten und ein hoher Spielwert.


Optimiert ist die Anlage selbstverständlich für den Digitalbetrieb, spezifisch für die Steuerung mit versichedenen Digitalzentralen und PC Steuerung mit TC, WinDigipad, Rockrail oder Rocomotion. Natürlich auch im Automtikbetrieb Railcomfähig ohne PC zu steuern, selbstverständlich kann auch jedes andere Digitalsystem verwendet werden.

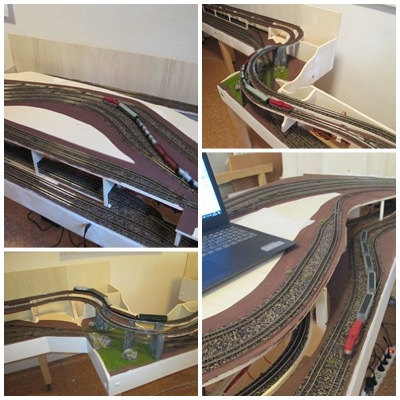

Für eine individuelle und ausgewogene Landschaftsgestaltung bleibt trotz der Gleisfülle noch genügend Raum, die je nach Wunsch vom neuen Besitzer selbst oder von uns nach entsprechenden Angaben gefertigt wird. Die Anlage kann als stationär mit Rollfüßen oder auch als Tischanlage, entweder komplett ausgestaltet oder auch im Rohbau inklusive aller Technik von uns gefertigt werden.  Für den Aufbau unserer Anlage im konventionellen Analogbetrieb, ist zusätzlicher Platz für das Gleisbildstellpult notwendig ! Durch die offene Rahmenbauweise und die Verwendung leichter Materialien, kann die Anlage von einer Person transportiert und auch leicht verstaut werden.

Eine digitale fahrfertige Grundvariante / Rohbau - Gleisverlegung Tillig Modellgleis - Digitaltechnik DR 5000 Digikeijs -- Handregler Daisy II - Steuerungssoftware TC Bronze inkl. Brückenbauwerke, (ohne PC / Laptop) wird ab Sommer 2016 schon ab 4490,00€ erhältlich sein. Der Termin ist gekoppelt an die Auslieferung der neu überarbeiteten Tillig EW 1 Weichen.

Wir möchten allen interresierten TT Modellbahnfreunden auch die Möglichkeit geben diese Anlage selbst zu fertigen.

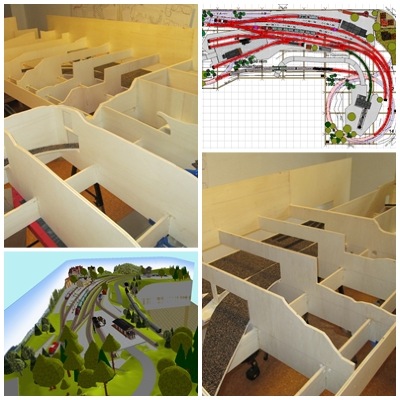

Deshalb sind die kompletten Planungsunterlagen, inkl. Rahmen- Maß- und Spantenplan , aller 2D Ansichten , 3D Ansichten , 3D Höhenpläne , Gleisstückliste, Spanten und Trassen 1zu1 zum ausdrucken ect. - alles aufgearbeitet als pdf bzw. jpeg - auf CD-Rom, für nur 10,00€  bei uns im Ladengeschäft erhältlich.

Ausschließlich Abholung bei uns im Ladengeschäft, KEIN VERSAND. Nachfragen hierzu sind zwecklos.
Vereinbaren Sie bitte vor der Abholung einen Termin, damit wir den Datenträger im Vorfeld fertigen können.
